八ヶ岳星空カメラシステム
カメラ編
|
|
南カメラ カメラヘッド Sony XC-ST51 コントローラ SS-10 |
|
|
北カメラ 昼カメラ Mintron 自作コントローラ 夜カメラ カメラヘッド Sony XC-ST51 コントローラ SS-10 |
八ヶ岳のお天気カメラは現在、２４時間、5分おきに更新しています。
昼間は普通の超広角カラーCCD、夜間は蓄積CCDを使って撮影しています。切り替えは電子
タイマーを使っています。画像はコンピュータを使ってホームページに自動的にＦＴＰします。
キャプチャー編
 |

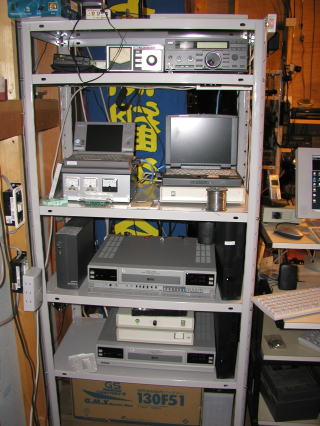

これは旧システム。棚の一番上が無線機(IC-726)。 2段目左側のコンピュータがＬｉｂｌｅｔｔｏ６０で気象データを送ってきています その下が自作の太陽電池充電コントローラ。右側がレッツノートで、古めかしいライブカメラシステムが動いています。 3段目左からＵＰＳ、タイムラプスビデオ、 コンピュータで、南側カメラシステムが動いています。 4段目は北側カメラシステム。カメラコントローラーが見えます。 |
電源
ＵＰＳによるバックアップシステム。停電でも２時間ぐらいは持ちます。一部太陽電池によるバックアップシステムを使っています。
コンピュータ：現在はEPIA-Mマザーボードのものを2台
キャプチャデバイス：BTB878のキャプチャボード
ＯＳ：ｗｉｎｄｏｗｓ2000
キャプチャソフト：Ｌｉｓｔｃａｍ2.06
FTP：Ｆ−ＢＡＳＩＣ6.3で自作
回線：ADSL そのうち光に、、
ソフトウエアについて
ソフトウエアですが、現在、３つのソフトを使っています。タスクバーのスタートアップにいれていあります。
Ｌｉｓｔｃａｍでカメラからのビデオ信号をキャプチャし、ファイルにします。このソフトで画像の大きさやタイムスタンプ
等を決定します。入手先はこちら。
２、ExitTime
このソフトで、1日一回、コンピュータをリセットしています。ソフトのハングアップ対策用です。時間を指定するとその時間になったらＷｉｎdows2000を終了、再立ち上げを行います。
入手先はＮＩＦＴＹＳｅｒｖｅ。現在はVECTORとかには見当たりません。他にいいソフトあるかな？
３、桜時計
これは、インターネットに接続したときに、自動的にタイムサーバーにアクセスしてコンピュータの時計を修正するソフトです。こういうカメラにはちょうど良いかもしれません。ただし、桜時計が原因でＦＴＰを失敗したことが何回かありました。詳しい原因は不明です。
入手先はこちら
４、ＲＣＣ４
このソフトでリモートでメンテします。リモコン倶楽部というソフトです。windows2000用のパッチをあてています。
気象計編
コンピュータについて
コンピュータ：MINI-ITX EPIA−MのマザーボードのPC
A/Dコンバーター： Pico Technology社のADC-11（秋月電子扱い）
ＯＳ：ｗｉｎｄｏｗｓ 2000
Ａ／Ｄコンバータソフト、ＦＴＰソフト：自作
ソフトウエアについて
ソフトウエアですが、自作したものを使っています。Ａ／Ｄコンバータで取得したものをビットマップに記録していき、
ＪＰＥＧ化してＦＴＰしています。この全てを一つのプログラム化しています。
Ａ／Ｄコンバーターについて
Ａ／Ｄコンバーターは0〜2.5Ｖの１０ビット、１１ｃｈのパラレルポート接続型のものを使っています。型番は
ＡＤＣ−１１でＰｉｃｏＴｅｃｈｎｏｌｏｇｙ社製。秋月電子で扱っています。
センサーについて
ＶＬＦ：対角線90ｃｍの正方形に31ターンのコイルを巻き、100ＫＨｚのローパスフィルタを通し倍圧整流したものをオペアンプで51倍に増幅しています。
温度センサー：セイコー：Ｓ８１００Ｂ
湿度センサー：ＴＤＫ：ＣＨＳ−ＵＧＳ
気圧センサー：秋月電子扱いの気圧センサーボード（もう売ってないようです。代替品としてフジクラの
ＸＦＰＭ１１５ＫＰＡＲを実験中）
雨量センサー：自作中
